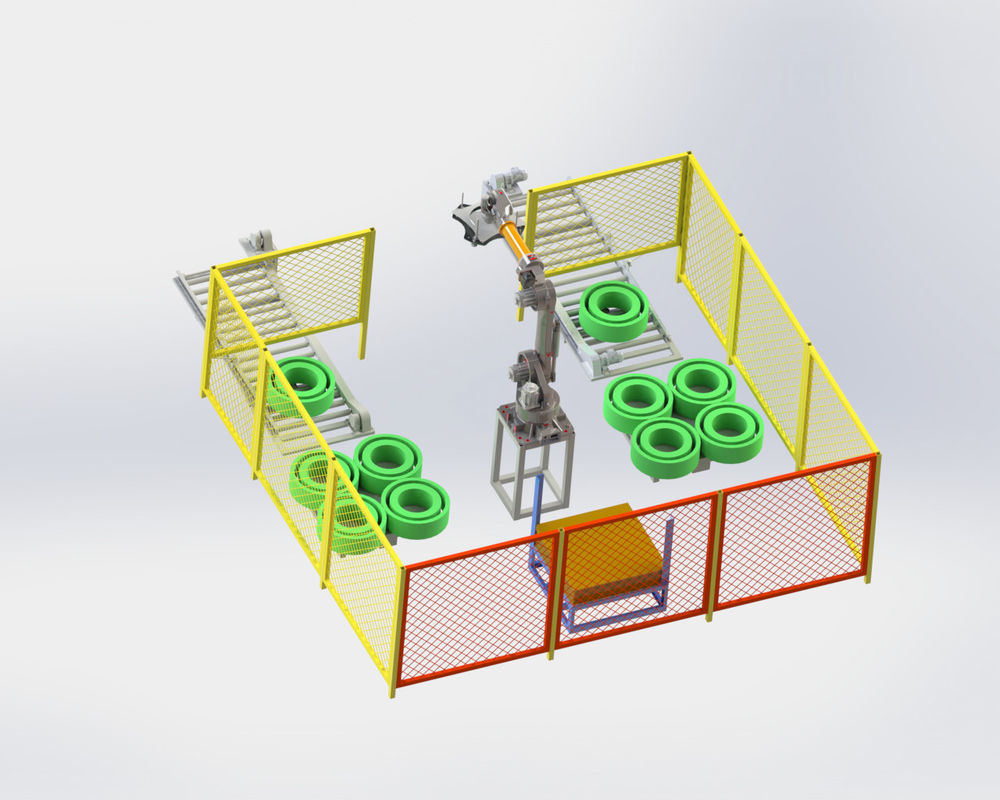

Mesin penggulung tali polyester PET otomatis dengan Sistem Palletizing otomatis

Mesin penggulung tali polyester PET otomatis dengan Sistem Palletizing otomatis

Program palletisasi:

A: Tali OD600MM, tinggi 150MM, berat 20KG, 1 lapisan dari 4, dipisahkan oleh karton, hingga 12 lapisan.

B:GelangO.D. 800MM, tinggi 190MM, berat 75KG, 1 lapisan dari 2, kardus terpisah, hingga 7 lapisan.

Model lengan robot: JZJ160A-270

Kecepatan: 40 detikperroll, sistem paletisasi otomatis dapat mencocokkan hingga 2setsatu dari 8 Pita PETjalur produksis.

Dimensi platform kardus: panjang 1240mm x lebar 1240mm x tinggi 1500mm

Ukuran sabuk pengangkut posisi: panjang 3220mm x lebar 1170mm x tinggi 680mm

Dasar lengan robot: panjang 700mm x lebar 700mm x tinggi 1000mm

Setelah produk jadi tiba di posisi jalur pengangkut, lengan robot akan meraih produk jadi ke pallet sampai satu lapisan penuh.Lengan robot kemudian mengambil palet produk jadi dari palet kardus dan mengulangi tindakan sampai palet produk jadi ditumpuk.

CQA800F cocok untuk satu dari enam, satu dari delapan jalur produksi tali PET dengan penggunaan lengan robot.

Fakta dan Keuntungan

Pemasok tali PET otomatis penuh untuk tali dari9hingga 32 mm, dengan diameter kemasan luar 820 mm

sistem conveyor untuk transportasi paket otomatis

perangkat pembungkus film untuk pembungkus paket otomatis

terminal input pusat dengan manajemen resep

Penggulung sepenuhnya otomatis dapat dicapai dengan atau tanpa inti kertas

Peralatan dasar

Penarikontrol untuk mengontrol tegangan tali konstan dan kecepatan penggulung, Servo motor ganda

Tekan 2 atau 3 titik yang tepat dan dikendalikan secara elektronik dengan lentur tali yang minimal

Pneumatic lamella spreading mandrels untuk perubahan bobin yang cepat

Majalah lengan

Deposit Bobbin

Mesin penyampai film otomatis

Dua mode pengukuran: berat dan meter

Penutup tali dari CQA800F digunakan untuk memutar tali secara paralel langsung dari ekstruder.

Sistem ini bekerja secara independen setelah bahan telah diterapkan secara manual. Mereka dapat diintegrasikan ke dalam pabrik produksi keseluruhan yang sepenuhnya otomatis.wlebar 9 ~ 32mm tergantung pada konfigurasi.

Setelah bungkusan berliku telah mencapai lingkar yang diinginkan,Ini dibungkus dengan film oleh penggulung terintegrasi dan diputar oleh sistem transportasi terintegrasi dari penggulung ke bawah ke roller conveyor di bawahSebuah tabung penggulung baru dimasukkan dari majalah pada saat yang sama dan paket berikutnya digulung sepenuhnya secara otomatis.

Mesin-mesin ini dikembangkan untuk operasi terus menerus.

Konfigurasi utama default

1)Motor: Wuxi Xinjie motor utama 1.5KW, rasio kecepatan: 1:8, servo motor,

Motor Wuxi Xinjie Traverse: Servo motor 400W

2)PLC: Wuxi Xinjie Layar sentuh: Wuxi Xinjie Kontaktor: Schneider

3) Komponen pneumatik: katup solenoid dan alat ukur tekanan: Taiwan Yadeke, silinder: Donghao Pneumatic (Wenzhou)

4)Sensor dan jarak dekat lampu on/off: Korea Alto Nicks
