Sistem Pelletizing Otomatis Mesin penggulungan penggulungan PET

Sistem Paletisasi Otomatis Mesin Penggulung Pengikat PET

Abstrak

Program paletisasi:

A: Tali OD 600MM, tinggi 150MM, berat 20KG, 1 lapis 4, dipisahkan oleh karton, hingga 12 lapis.

B: Tali O.D. 800MM, tinggi 190MM, berat 75KG, 1 lapis 2, dipisahkan oleh karton, hingga 7 lapis.

Model lengan robot: JZJ160A-270

Kecepatan: 40 detikper gulungan, sistem paletisasi otomatis dapat mencocokkan hingga 2 set satu keluar 8 tali PETjalur produksi.Dimensi platform karton: panjang 1240mm x lebar 1240mm x tinggi 1500mm

Ukuran ban berjalan penentu posisi: panjang 3220mm x lebar 1170mm x tinggi 680mm

Dasar lengan robot: panjang 700mm x lebar 700mm x tinggi 1000mm

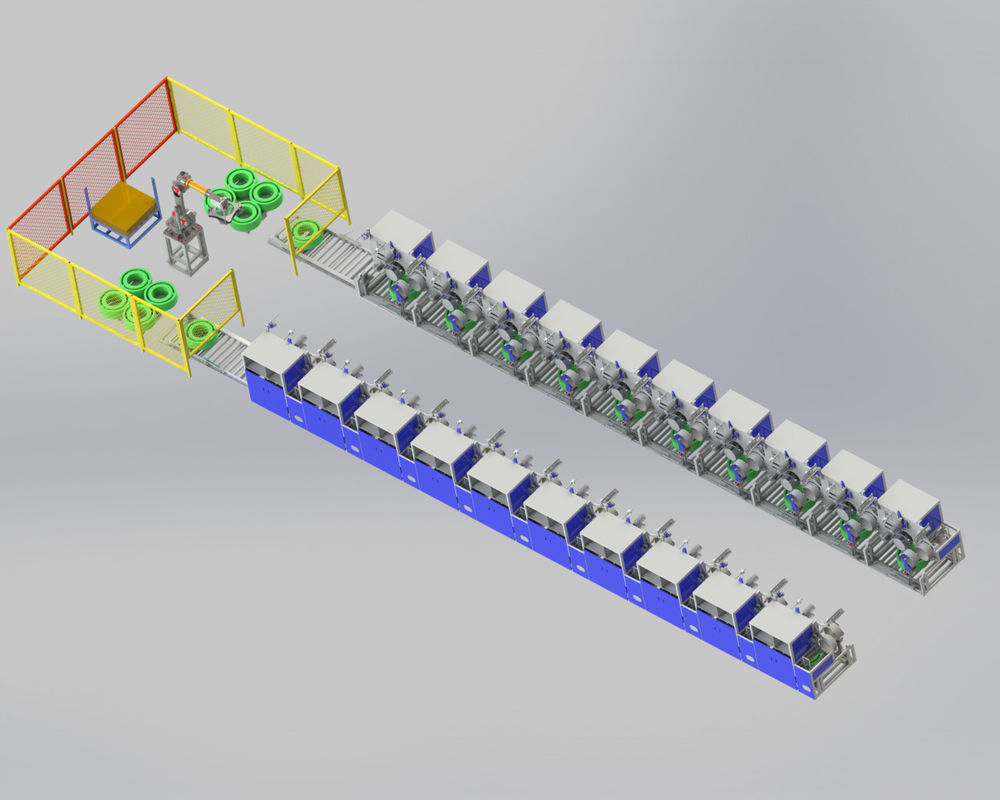

Setelah produk jadi tiba di posisi penentu ban berjalan, lengan robot mengambil produk jadi ke palet hingga satu lapis penuh. Lengan robot kemudian mengambil palet produk jadi karton dari palet karton dan mengulangi tindakan tersebut hingga palet produk jadi ditumpuk.

CQA800F cocok untuk satu dari enam, satu dari delapan jalur produksi tali PET dengan penggunaan lengan robot.

Penggulung tali CQA800F digunakan untuk menggulung tali secara paralel langsung dari ekstruder.

Sistem bekerja secara independen setelah material diterapkan secara manual. Mereka dapat diintegrasikan ke dalam pabrik produksi keseluruhan yang sepenuhnya otomatis. Mereka menggulung tali pet

dengan lebar 9~32mm tergantung pada konfigurasi.Setelah paket penggulungan mencapai keliling yang diinginkan, itu dibungkus dengan film oleh penggulung terintegrasi dan dimiringkan oleh sistem transportasi terintegrasi dari penggulung ke konveyor rol di bawah. Tabung penggulungan baru diumpankan dari majalah pada saat yang sama dan paket berikutnya digulung sepenuhnya otomatis.Mesin dikembangkan untuk pengoperasian terus-menerus. Desain yang ringkas memungkinkan penggunaan bahkan di ruang terbatas.

Peralatan dasar

Pengontrol

kontrol untuk mengendalikan tegangan tali dan kecepatan penggulungan yang konstan

, Motor servo gandaPeletakan 2 atau 3 titik yang presisi, dikontrol secara elektronik dengan tekukan tali minimalMandrel penyebar lamela pneumatik untuk penggantian bobin yang cepat

Majalah selongsong

Deposit bobin

Dispenser film otomatis

Dua mode pengukuran: berat dan meter

Fakta dan keuntungan

penggulung tali PET otomatis penuh untuk tali dari

9

hingga 32 mm, dengan diameter paket luar 820 mmsistem konveyor untuk transportasi paket otomatisperangkat pembungkus film untuk pembungkus paket otomatis

terminal input pusat dengan manajemen resep

Penggulungan otomatis penuh dapat dicapai dengan atau tanpa inti kertas

Detail teknis

Model

CQA800F
