Polyester PET STRAPPING winder/wrapper MAX80KG per coil ramah digunakan dengan sistem paletisasi otomatis

Penggulung/pembungkus PITA PET Poliester MAX80KG per gulungan, ramah digunakan dengan sistem paletisasi otomatis

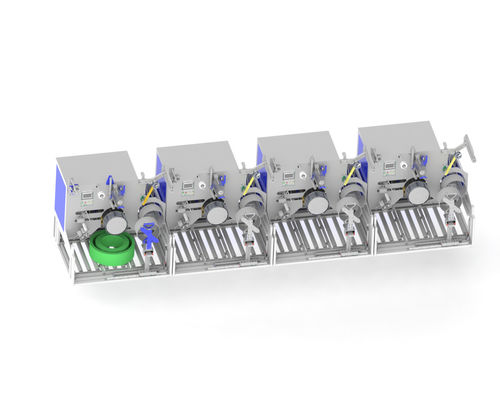

Penggulung pita pet otomatis CQA800F

Abstrak

  CQA800F cocok untuk satu dari enam, satu dari delapan lini produksi pita PET dengan penggunaan lengan robot.

  Penggulung pita CQA800F digunakan untuk menggulung pita secara paralel langsung dari ekstruder.

  Sistem bekerja secara independen setelah material diaplikasikan secara manual. Mereka dapat diintegrasikan ke dalam pabrik produksi keseluruhan yang sepenuhnya otomatis. Mereka menggulung pita PET dengan lebar 9~32mm tergantung pada konfigurasi.

  Setelah paket gulungan mencapai keliling yang diinginkan, paket tersebut dibungkus dengan film oleh penggulung terintegrasi dan dimiringkan oleh sistem transportasi terintegrasi dari penggulung ke konveyor rol di bawahnya. Tabung gulungan baru diumpankan dari majalah pada saat yang sama dan paket berikutnya digulung sepenuhnya otomatis.

  Mesin dikembangkan untuk pengoperasian terus-menerus. Desain yang ringkas memungkinkan penggunaan bahkan di ruang terbatas.

Fakta dan keuntungan

1. Penggulung pita PET sepenuhnya otomatis untuk pita dari 9 hingga 32 mm, dengan diameter paket luar 820 mm
2. Sistem konveyor untuk transportasi paket otomatis
3. Perangkat pembungkus film untuk pembungkus paket otomatis
4. Terminal input pusat dengan manajemen resep
5. Penggulungan sepenuhnya otomatis dapat dicapai dengan atau tanpa inti kertas

Detail teknis

Peralatan dasar

1. Kontrol penari untuk mengontrol tegangan pita dan kecepatan penggulungan yang konstan, Motor servo ganda
2. Peletakan 2 atau 3 titik yang presisi dan dikontrol secara elektronik dengan tekukan pita minimal
3. Mandrel penyebar lamela pneumatik untuk penggantian bobbin yang cepat
4. Majalah selongsong
5. Deposit bobbin
6. Dispenser film otomatis
7. Dua mode pengukuran: berat dan meter

Pita PETSistem Paletisasi Otomatis

Program paletisasi:

A: OD Pita 600MM, tinggi 150MM, berat 20KG, 1 lapis dari 4, dipisahkan oleh karton, hingga 12 lapis.

B: OD Pita 800MM, tinggi 190MM, berat 75KG, 1 lapis dari 2, dipisahkan oleh karton, hingga 7 lapis.

Model lengan robot: JZJ160A-270

Kecepatan: 40 detik per gulungan, sistem paletisasi otomatis dapat mencocokkan hingga 2 set dari satu dari 8 lini produksi pita PET.

Dimensi platform karton: panjang 1240mm x lebar 1240mm x tinggi 1500mm

Ukuran sabuk konveyor penentu posisi: panjang 3220mm x lebar 1170mm x tinggi 680mm

Dasar lengan robot: panjang 700mm x lebar 700mm x tinggi 1000mm

Setelah produk jadi tiba di posisi penentu posisi sabuk konveyor, lengan robot mengambil produk jadi ke palet hingga satu lapis penuh. Lengan robot kemudian mengambil palet produk jadi karton dari palet karton dan mengulangi tindakan tersebut hingga palet produk jadi ditumpuk.
